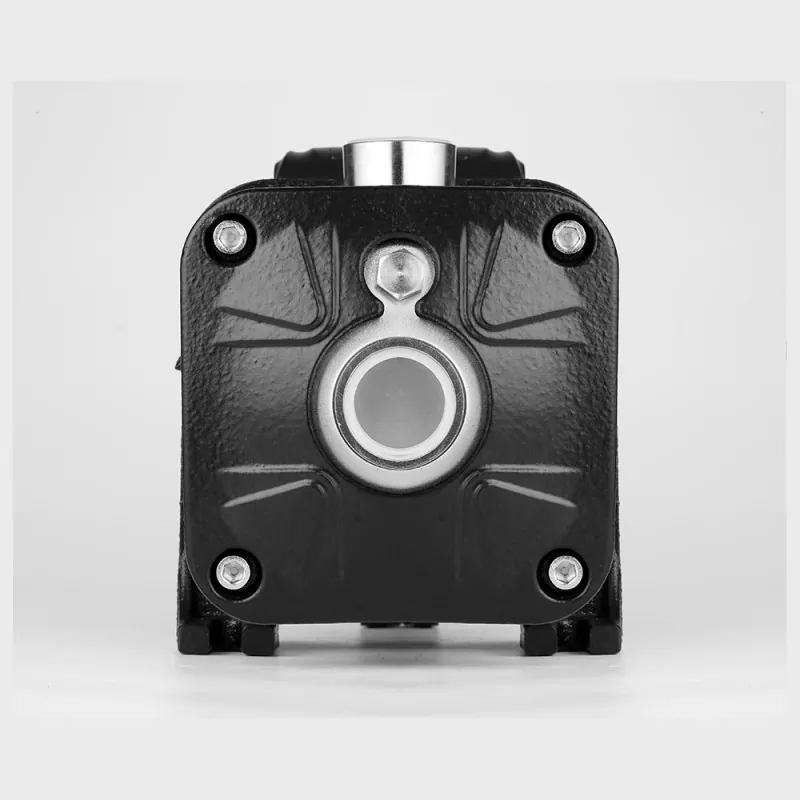

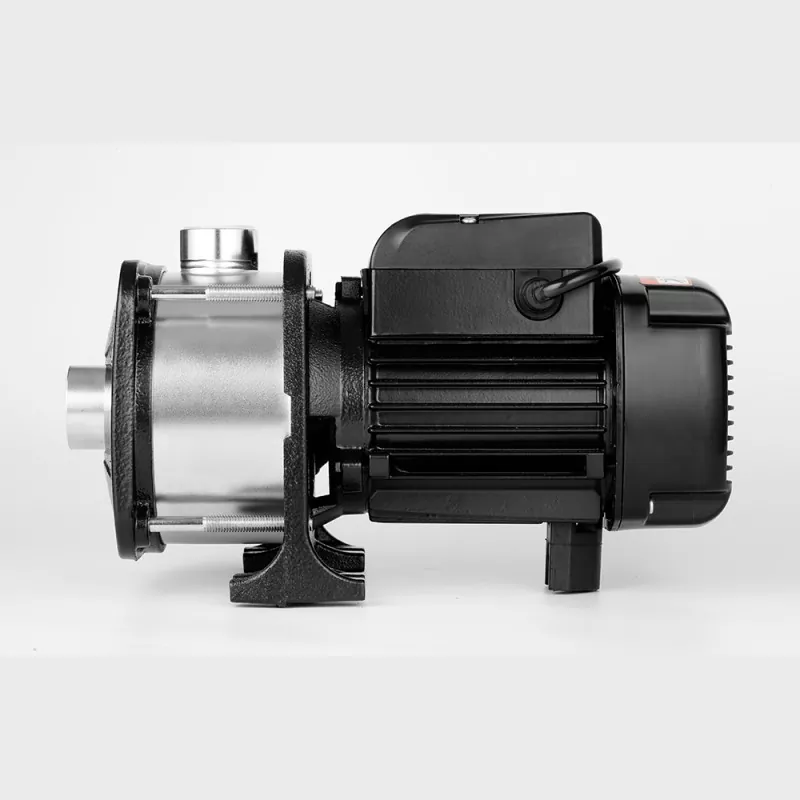

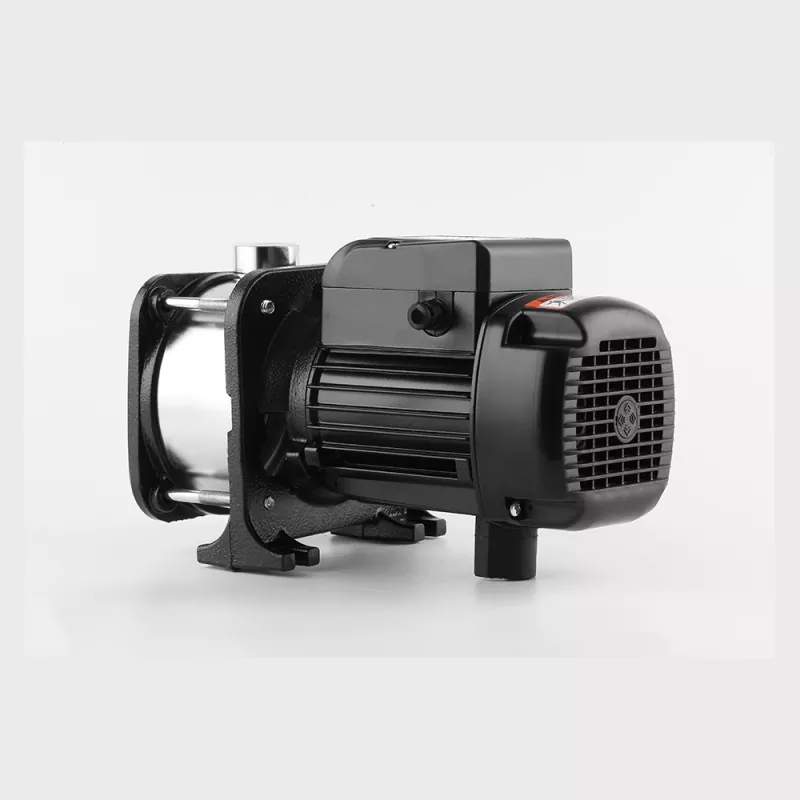

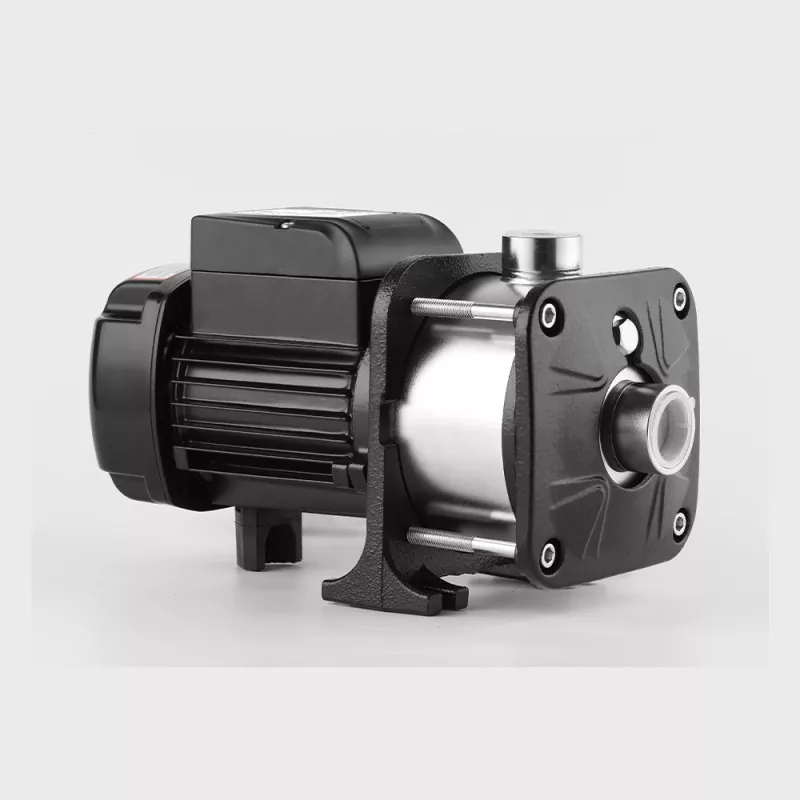

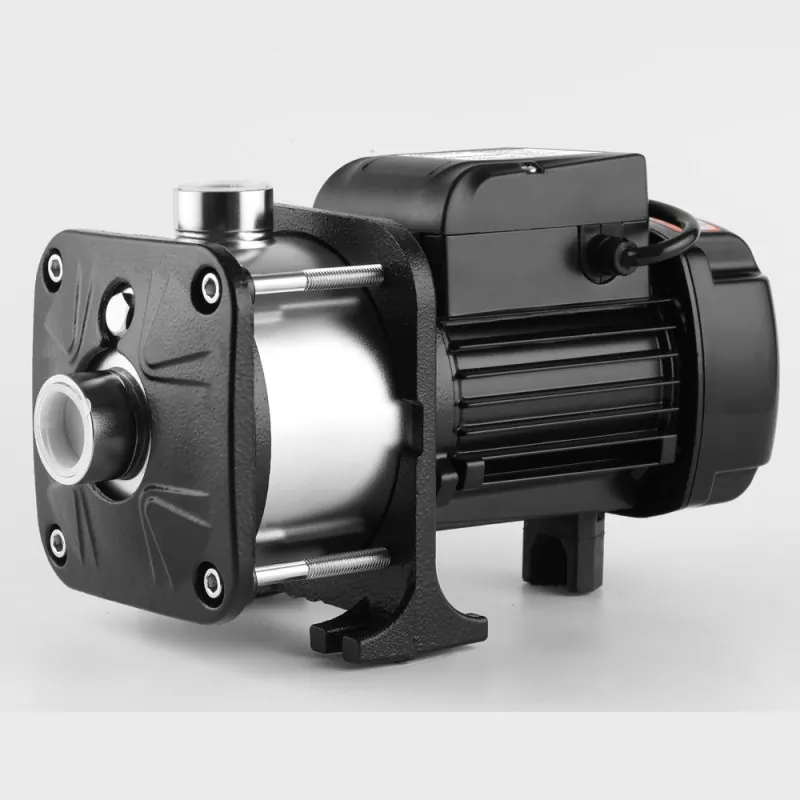

Жоғары басты көп сатылы ортадан тепкіш сорғы

Бұл сорғы ұзақ және тот баспайтын өнімділікті қамтамасыз ететін жоғары сапалы тот баспайтын болаттан жасалған материалдардан жасалған. Ықшам дизайнымен CHM-2 сорғы 3 м³/сағ-қа дейінгі әсерлі ағын жылдамдығын бере отырып, тар кеңістіктерге сыяды.

Бұл сорғының ең әсерлі ерекшеліктерінің бірі оның көп сатылы дизайны болып табылады. Төрт дөңгелегі бар CHM-2 жоғары қысымды жасай алады, бұл оны жоғары қысымды және жоғары қысымды сорғыны қажет ететін қолданбалар үшін тамаша етеді.

Жоғары басты көп сатылы ортадан тепкіш сорғының ерекшеліктері:

- Тот баспайтын болаттан жасалған жоғары сапалы материалдардан жасалған

- 3 м³/сағ дейін шығыны бар ықшам дизайн

- 50 метрге дейін жоғары қысымға және көтеруге арналған төрт жұмыс дөңгелегі бар көп сатылы дизайн

- Шу деңгейі төмен және ұзақ қызмет мерзімімен орнату және пайдалану оңай

- Тұрмыстық, суару және шағын көлемдегі коммерциялық қолданбалар үшін өте қолайлы

CHM сериялы көлденең тот баспайтын болаттан жасалған көп сатылы орталықтан тепкіш сорғы қазіргі уақытта нарықта салыстырмалы түрде жетілген өнім болып табылады, оның құрылымы ықшам және тұрақты жұмыс, төмен жұмыс шуы, 44-70% дейін өнімділік. Барлық су өткізетін компоненттер AISI304 баспайтын болаттан жасалған.Ол кеңінен қолданылады

1. Кондиционер Салқындату жүйесі және HVAC жүйесі

2. Суды тазарту: Суды тазалау және суды сүзу

3. Сумен жабдықтау жүйесі: Құбырды жеткізу және құрылыс күшейткіші

4.  Балық өнеркәсібі және ауыл шаруашылығы: акваөсіру, фермадағы жаңбырлатып суару және тамшылатып суару

Өнім мәліметтері

Өнімділік деректері

Үлгі	Қуат кВт	Максималды ағын м³/сағ	Макс басы m	Бағаланған ұпай (Flow@Head)	Доңғалақ Саны
CHM2-2	0.33	4.4	19.5	2м³/сағ@18м	2
CHM2-3	0.37	4.5	29.5	2м³/сағ@24м	3
CHM2-4	0.55	4.5	40	2м³/сағ@32м	4
CHM2-5	0.65	4.6	50	2м³/сағ@40м	5
CHM2-6	0.75	4.6	60	2м³/сағ@47м	6
CHM2-7	0.9	4.6	70	2м³/сағ@57м	7

Жұмыс жағдайы

1. Сұйықтық температурасы: -15~105°c

2. Қоршаған ортаның максималды температурасы: +45°C

3. Максималды қысым: 10 Бар

4. Орташа физикалық қасиеттер:

● Таза су немесе ұқсас су сұйықтығы (талшықсыз, қатты суспензия≤3% және диаметрі≤2мм)

● Антифриз сұйықтығы (негізгі компонент: гликоль)

● Жұмсақ коррозиялық сұйықтық (PH 5-9)

● Сорғыдағы резеңке тығыздағыш EPDM (оны МИНЕРАЛДЫ МАЙДЫ жеткізу үшін пайдалану мүмкін емес)

5. Егер биіктік 1000 метрден жоғары болса және ортаның тұтқырлығы таза суға қарағанда жоғары болса, қозғалтқыштың қызып кетуіне жол бермеу үшін су сорғысының жиегін арттыру қажет.

Жоқ.	Құрамдас	Материал		Жоқ.	Құрамдас	Материал
01	Бұрандалы	SUS201		20	Бұрандалы	SUS201
02	Су төгетін бұранда	AISI304		21	Кронштейн	HT200
03	O-сақина	EPDM		22	Ротор	AISI304 бар дәнекерлеу білігі
04	Сорғы корпусының қақпағы	HT200		23	Подшипник
05	Сорғы корпусы	AISI304		24	Орамдық тығын	NBR
06	Қалпақ гайка	AISI304		25	Мотор
07	Қорытынды кезең орналасқан жердің жеңі	AISI304		26	Терминал тақтасы	PBT
08	Кіріс диффузоры	AISI304		27	Терминал қорабы	PP
09	Доңғалақ	AISI304		28	Бұрандалы
10	Вольфрамды болат білік жеңі	Вольфрам болат		29	Конденсатор
11	Қолдау диффузоры	AISI304		30	Бұрандалы
12	Білік жеңі	AISI304		31	Cable Fairlead	PP
13	Білік жеңі	AISI304		32	Төменгі қолдау
14	Диффузор	AISI304		33	Көктемгі жуғыш
15	Oulet диффузоры	AISI304		34	Артқы қақпақ	HT200
16	Механикалық тығыздағыш	Графит + SIC		35	Желдеткіш	ABS
17	O-сақина	EPDM		36	Желдеткіш қақпақ	PP
18	Сақтау дискі	AISI304		37	Бұрандалы
19	Drop Guard	NBR
